واحدة من أبرز الشركات المصنعة والموردة لمروحة الطرد المركزي الخلفية blauberg bd-b133a-ec-00 133mm dc في الصين. مرحبًا بكم في شراء منتجات مخصصة عالية الجودة مصنوعة في الصين هنا والحصول على عرض أسعار من مصنعنا. للتشاور حول الأسعار، اتصل بنا.

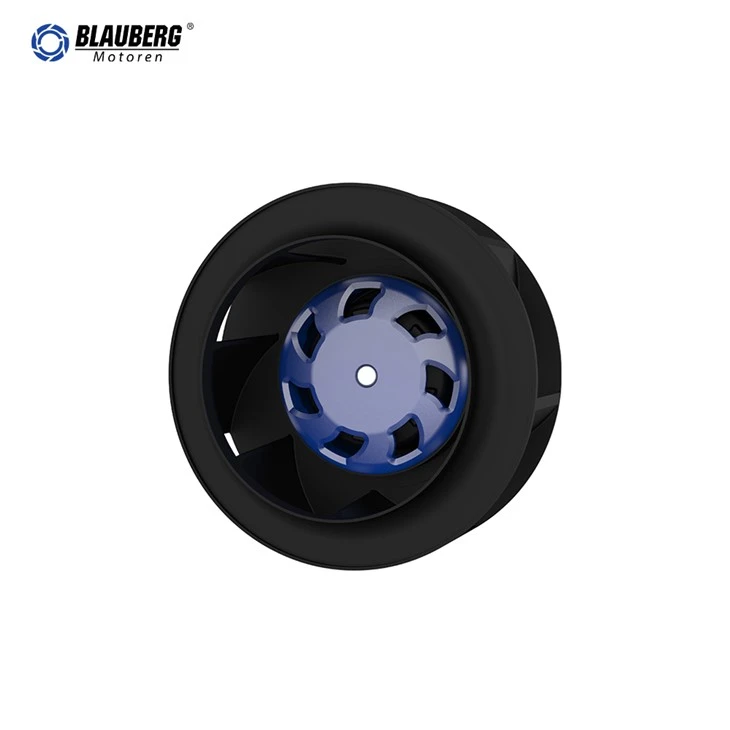

Blauberg BD-B133A-EC-00 عبارة عن مروحة طرد مركزي منحنية للخلف بقطر 133 مم مصممة لتشغيل 24 فولت تيار مستمر. إنها تستخدم دافعة PA+GF ذات سبع شفرات وتدعم التحكم في السرعة 0-10 VDC أو PWM مع ردود فعل سرعة FG.
معلومات أساسية
| رقم الموديل | دينار بحريني-B133A-EC-00 | اتجاه تدفق الهواء | في كل مكان |
| نوع المنتج | العاصمة إلى الوراء مروحة الطرد المركزي المنحنية | الجهد الاسمي | 24 فولت تيار مستمر |
| نطاق الجهد الاسمي | 19-29 فولت تيار مستمر | السرعة الاسمية | 4300 ±5% دورة في الدقيقة |
| الحد الأقصى لطاقة الإدخال | 51 W | الحد الأقصى لتيار الإدخال | 2.1 A |
| مستوى الصوت | 71 ديسيبل (أ) | درجة حرارة التشغيل | -25 إلى +60 درجة |
| تصنيف الحماية | IP55 | فئة العزل | الفئة ب |
الوصف الفني
| البعد: | 133 × 133 × 110 ملم | طريقة التشغيل: | S1 |
| المواد المكره: | با + غف | عدد الشفرات: | 7 |
| نوع المحرك: | EC072DC24V085W | تحمل المحرك: | محمل كروي |
| اتجاه الدوران: | في اتجاه عقارب الساعة، ينظر نحو الدوار | موقف التثبيت: | أي |
| التحكم في السرعة: | 0-10 فولت تيار مستمر/PWM | مدخلات بوم: | 1-10 كيلو هرتز؛ يوصى بـ 10 فولت تيار مباشر ±5% |
| التحكم في الجهد: | Start >1.0 فولت تيار مستمر؛ قف<0.5 VDC | التحكم ببوم: | Start >10%; قف<5% |
| إخراج الإشارة: | FG، 2 نبضات لكل ثورة | كابل: | بولي كلوريد الفينيل، 2×AWG18 + 2×AWG24، 500 ±20 مم |
| وظائف الحماية: | الدوار-المقفل، الحراري، الزائد-الجهد الكهربي، أقل من-الجهد الكهربي، التيار الزائد والناعم-حماية التشغيل | شروط التخزين: | -40 إلى +80 درجة؛ 5%-95% ر |
| قوة عازلة: | 500 فولت تيار متردد، 50 هرتز، 1 دقيقة؛ تسرب أقل من أو يساوي 10 مللي أمبير | امتثال: | مجلس التعاون الجمركي، CE، بنفايات |
تطبيق المنتج
| 1 | عمود الشحن | 9 | مشروع تبريد المعدات |
| 2 | نظام عادم دخان المطبخ | 10 | مشروع وحدة التهوية |
| 3 | مشروع ففو | 11 | مشروع وحدة توزيع الهواء |
| 4 | تبريد غرفة الكمبيوتر | 12 | مشروع تنقية الهواء |
| 5 | -مروحة مكيفة الهواء لشركات النقل بالسكك الحديدية | 13 | مشروع مبادل السخانات |
| 6 | الأجهزة الكهربائية | 14 | مشروع حاوية الاتصالات |
| 7 | مشروع شبكة المعجبين | 15 | مشروع تبريد مركز البيانات |
| 8 | مشروع معدات التهوية | 16 |
أداء الهواء
نطاق المنحنى الموضح في المواصفات: تدفق الهواء Q 0-450 م³/ساعة؛ الضغط الساكن ΔP 0-500 باسكال.
يتم قياس أداء الهواء وفقًا لـ AMCA 210 / GB 1236، فئة التثبيت أ. القيم صالحة وفقًا لشروط القياس المحددة وقد تختلف باختلاف التركيب؛ يجب التحقق من الانحرافات عن التكوين القياسي على الوحدة المثبتة.
الأبعاد الشاملة
حجم المروحة: 133 × 133 × 110 ملم. يُظهر الرسم التفصيلي قطرًا خارجيًا يبلغ Ø133 مم، وعمق محوري 110 ±1 مم، وطول كابل 500 ±20 مم، وملحق حلقة مدخل وتركيب M4 مع أقصى عمق للبرغي- يبلغ 5 مم.
التوصيل الكهربائي
U1 أحمر: مصدر طاقة إيجابي (+24 VDC)؛ U2 الأزرق: GND؛ U3 أصفر: إدخال التحكم 0-10 فولت/PWM (SELV)؛ U4 الأبيض: خرج Tach/FG، نبضتان لكل دورة (SELV).
بالنسبة لمخرج FG، استخدم Vfg 3.3-30 VDC ومقاوم السحب R أكبر من أو يساوي 1000 × Vfg Ω. يبدأ التحكم في الجهد فوق 1.0 فولت تيار مستمر ويتوقف أقل من 0.5 فولت تيار مستمر. يستخدم PWM 1-10 كيلو هرتز مع سعة 10 VDC ±5% الموصى بها، ويبدأ فوق 10% من الخدمة ويتوقف أقل من 5% من الخدمة.
تحميل
BD-B133A-EC-00-المواصفات الفنية.pdf
